FA六维调整架的制作方法及改进

当前位置

FA六维调整架的制作方法及改进

2019-04-10 08:45

现有光纤六维调整架在光纤对光机上对光时，需要通过调整架上的调整架夹具将光纤阵列夹持对位后进行对光，现有光纤对光机上的调整架夹具无法在夹具上对光纤阵列进行微调，不能保证位置精确，造成误差。
该光纤六维调整架夹具为两段式结构，其两段分别为固定件和夹持件，固定件上设有将夹具固定在丝网印刷设备上的固定孔，夹持件上设有加持光纤探测器的夹持孔，固定件和夹持件可调节式拼接在一起，本实用新型的可调节型光纤夹具，结构简单，制造方便，可调节固定件和夹持件的上下位置，减少定位误差。但该可调节型光纤夹具，只能调节两个方向的位置，在其他四个方向上仍不能保证，造成误差。

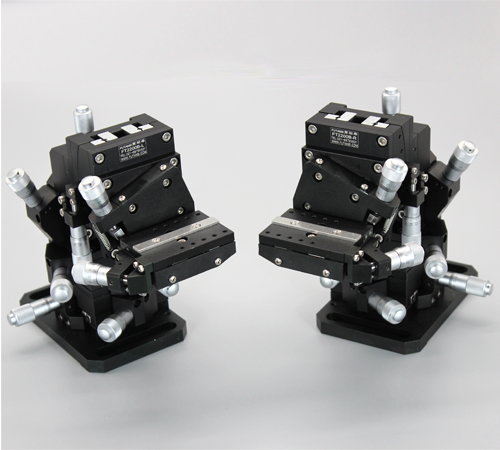

复坦希公司的六维调整架夹具，解决了现有光纤对光机上的调整架夹具无法在夹具上对光纤阵列六个方位进行微调，不能保证位置精确，造成误差的问题。为解决上述技术问题，本实用新型采用如下技术方案一种六维调整架夹具，包括夹具体和夹具底座，所述夹具底座上一体连接有基座，基座位于夹具底座表明的一侧上，夹具底座表面纵向设有两条腰圆槽，基座上横向设置有滑槽，夹具体滑动连接于滑槽内，基座的侧向夹具体处螺纹连接有夹具体移动旋钮，夹具体上螺纹连接有夹具支架旋钮，夹具支架旋钮上固定有夹具支架，夹具支架末端的上表面螺纹连接有上下移动旋钮，夹具体上设置有光纤阵列槽。该六维调整架夹具在光纤阵列槽中放置光纤阵列，通过旋转夹具体移动旋钮和上下移动旋钮调节光纤阵列所对的上下和前后位置，通过夹具底座表面纵向设有两条腰圆槽调节六维调整架夹具的左右位置，实现光纤阵列位置的六维调整，调节夹具支架旋钮，旋转夹具支架使上下移动旋钮对准光纤阵列位置。作为优选，所述光纤阵列槽与光纤阵列配合。便于光纤阵列插入后固定，防止松动使位置发生偏移。复坦希的六维调整架夹具可调节光纤对光机上光纤阵列六个方向的对光位置，使对光位置更精确，降低误差。

复坦希（上海）电子科技有限公司生产：六维调整架，光纤夹具，光学滑台，手动精密滑台，一维调整架，电动滑台，弧摆台，角位台，上海调整架等等。
